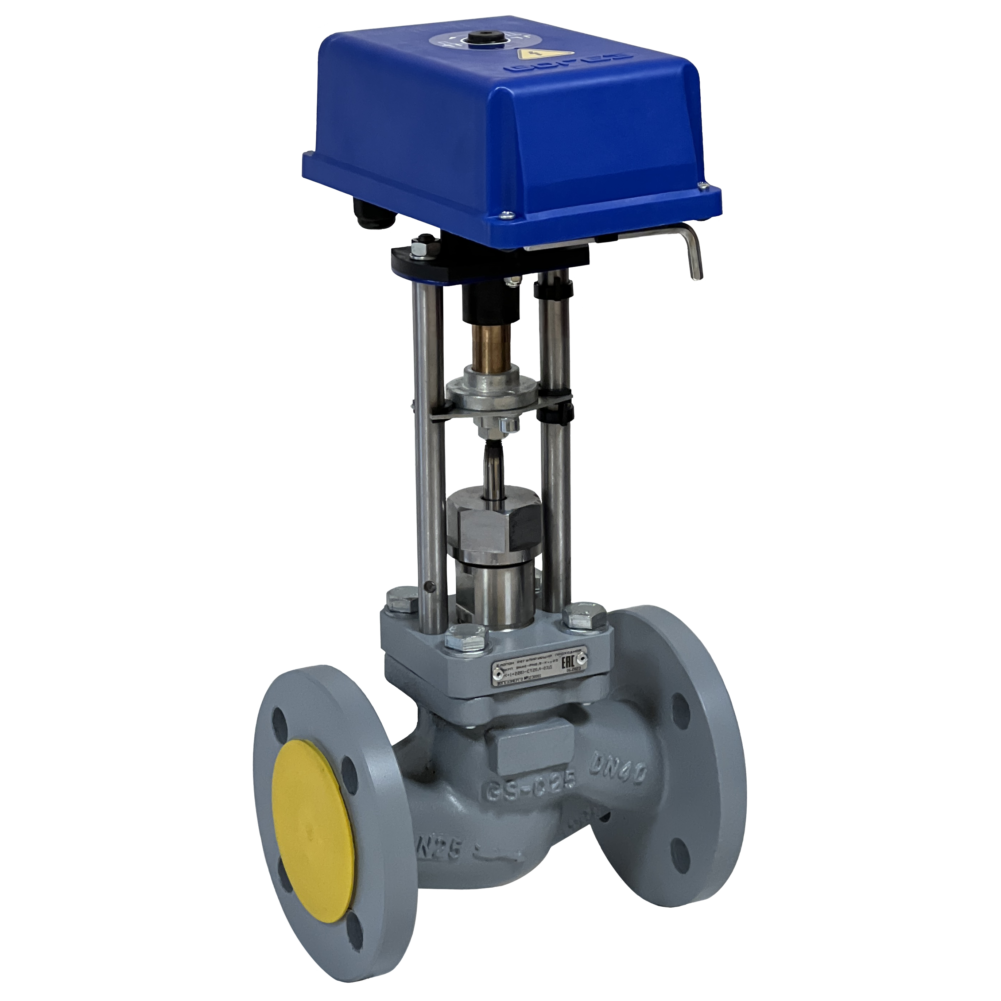

Назначение
Для регулирования расхода рабочих сред, протекающих по трубопроводам.
Основные характеристики
- Материал корпуса: сталь 20Л (GS-C25)
- Номинальный диаметр (DN): 15 — 150 мм
- Номинальное давление (PN): 1,6 МПа, 2,5 МПа
- Температура рабочей среды: от 1 °С до 220 °С
- Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные газы и жидкости, включая водяной пар, воздух, азот, вода, водные растворы этиленгликоля и пропиленгликоля до 60 %
- Присоединение к трубопроводу: фланцевое
- Тип управления: электропривод (ЭИМ) ВЭП
Области применения
Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей
| Деталь | Материал |
|---|---|
| Корпус | сталь 20Л (GS-C25) |
| Крышка корпуса | сталь 40Х |
| Седло, тарелка, плунжер, шток | сталь 40Х13 |
| Уплотнение штока | PTFE |
| Направляющие штока | PTFE |
| Уплотнение в затворе | PTFE (DN20–DN50), «металл по металлу» (DN15) |
| Драгоценные металлы | не содержит |
Исполнения электроприводов (ЭИМ) ВЭП
С трехпозиционным сигналом управления
Питание: 220 В, 50 Гц или 24 В постоянного/переменного тока. Оснащаются концевыми выключателями.
- ВЭП-111М — базовое исполнение
- ВЭП-111В — с функцией безопасности (установка клапана в положение «открыт» или «закрыт» при пропадании питания)
- ВЭП-111МА — с сигналом обратной связи 4–20 мА (только 220 В, 50 Гц)
- ВЭП-111ВА — с сигналом обратной связи 4–20 мА и функцией безопасности (только 220 В, 50 Гц)
С аналоговым сигналом управления
Управление: 4–20 мА или 0–10 В. Питание: 220 В, 50 Гц или 24 В постоянного/переменного тока. Возможность управления трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор).
- ВЭП-13ХМ — базовое исполнение
- ВЭП-13ХМВ — с функцией безопасности
Электропривод-регулятор температуры
Питание: 220 В, 50 Гц или 24 В постоянного тока.
- ВЭП-12ХМ — базовое исполнение
- ВЭП-12ХМВ — с функцией безопасности (установка клапана в положение «закрыт» при пропадании питания)
Электропривод-регулятор для СО или ГВС
Питание: 220 В, 50 Гц или 24 В постоянного тока.
- ВЭП-22ХМ — базовое исполнение
- ВЭП-22ХМВ — с функцией безопасности
Электропривод-регулятор давления
Питание: 220 В, 50 Гц или 24 В постоянного/переменного тока.
- ВЭП-24ХМ — базовое исполнение
- ВЭП-24ХМВ — с функцией безопасности

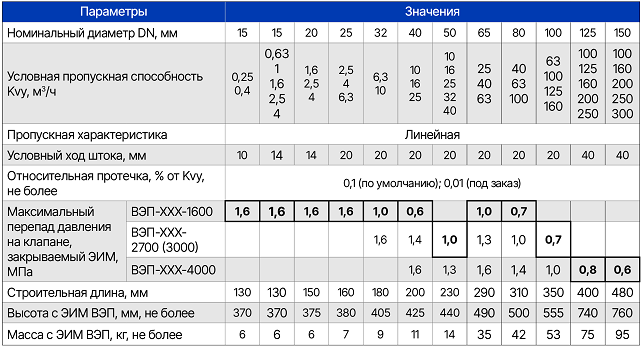

Технические характеристики
При перепаде давления более 0,4 МПа возможен высокий уровень шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены в рамках.
Пример обозначения при заказе
Кратко:
Клапан регулирующий проходной ВКРП DN100-PN2,5-Kvy63-(+1+220)-СТ20Л с ЭИМ (наименование ВЭП)
Пример обозначения при заказе:
- Наименование клапана: Клапан регулирующий проходной ВКРП
- Обозначение: DN100-PN2,5-Kvy63-(+1+220)-СТ20Л с ЭИМ (наименование ВЭП)
- Номинальный диаметр (DN): 100 мм
- Номинальное давление (PN): 2,5 МПа
- Условная пропускная способность (Kvy): 63 м³/ч
- Температура рабочей среды: от 1 °С до 220 °С
- Материал корпуса: сталь 20Л
- Тип присоединения: фланцевое (ГОСТ 33259, исполнение B)
- Электропривод: комплектуется ЭИМ ВЭП
