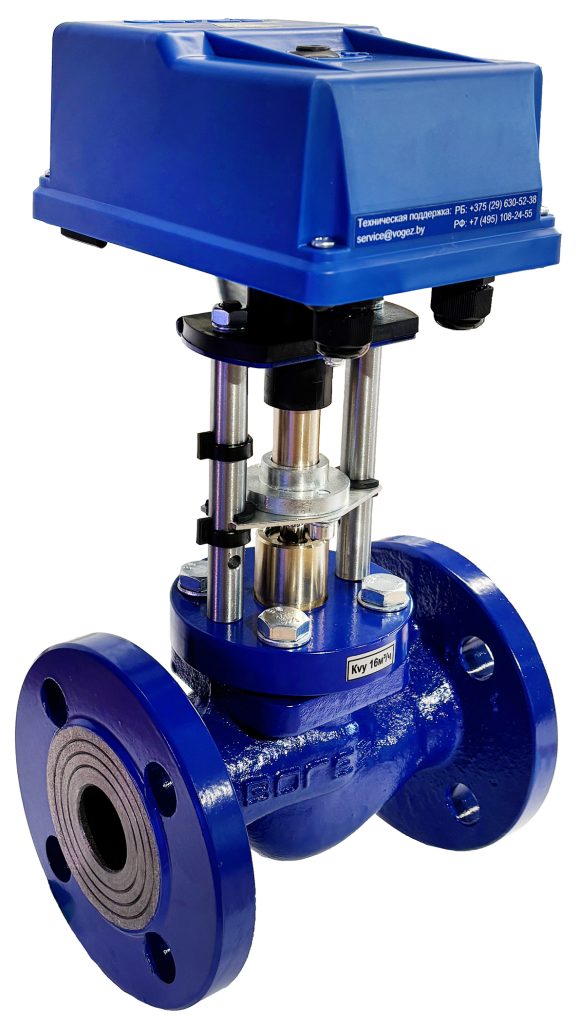

Назначение
Клапан предназначен для точного регулирования расхода рабочих сред, транспортируемых по трубопроводным системам различного назначения.
Основные характеристики
- Материал корпуса: серый чугун СЧ (JL1040)
- Номинальный диаметр (DN): от 15 до 300 мм
- Номинальное давление (PN): 1,6 МПа
- Температура рабочей среды: от −15 °С до +150 °С
- Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, включая воду и водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %
- Присоединение к трубопроводу: фланцевое, по ГОСТ 33259, исполнение B
Область применения
Оборудование применяется в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП), котельных, на ТЭЦ, насосных станциях, а также на других объектах, где осуществляется производство, распределение или потребление тепловой энергии, холодной и горячей воды.
Материалы деталей
| Деталь | Материал |
|---|---|
| Корпус | Серый чугун СЧ (JL1040) |
| Крышка корпуса | Сталь 40Х (DN15–50), сталь 40Х13 (DN65–150), сталь 20, сталь 20Х13 (DN200–300) |
| Седло, тарелка (поршень), плунжер, шток | Сталь 40Х13 |
| Уплотнение штока | EPDM |
| Направляющие штока | PTFE |
| Уплотнение в затворе | EPDM или PTFE (DN15, Kvу 0,63–4,0; DN20–50), PTFE (DN65–300), «металл по металлу» (DN15, Kvу 0,25–0,4) |
| Драгоценные металлы | Не содержит |
Исполнения электроприводов (ЭИМ) ВЭП
Трехпозиционное управление
Питание: 220 В, 50 Гц или 24 В постоянного / переменного тока. Оснащаются концевыми выключателями.
- ВЭП-115М — базовое исполнение
- ВЭП-115В — функция безопасности («открыт» / «закрыт» при пропадании питания)
- ВЭП-115МА — обратная связь 4–20 мА (только 220 В)
- ВЭП-115ВА — обратная связь 4–20 мА + функция безопасности (только 220 В)
Аналоговое управление
Сигнал управления: 4–20 мА или 0–10 В. Питание: 220 В, 50 Гц или 24 В постоянного / переменного тока. Возможность трехпозиционного управления (беспотенциальный контакт / открытый коллектор).
- ВЭП-13ХМ — базовое исполнение
- ВЭП-13ХМВ — с функцией безопасности
Электроприводы-регуляторы
Регулирование температуры
Питание: 220 В, 50 Гц или 24 В постоянного тока.
- ВЭП-12ХМ — базовое исполнение
- ВЭП-12ХМВ — функция безопасности (закрытие при пропадании питания)
Системы СО и ГВС
Питание: 220 В, 50 Гц или 24 В постоянного тока.
- ВЭП-22ХМ — базовое исполнение
- ВЭП-22ХМВ — с функцией безопасности
Регулирование давления
Питание: 220 В, 50 Гц или 24 В постоянного / переменного тока.
- ВЭП-24ХМ — базовое исполнение
- ВЭП-24ХМВ — с функцией безопасности
Условия эксплуатации: параметры окружающей среды должны соответствовать требованиям эксплуатационной документации на ЭИМ.

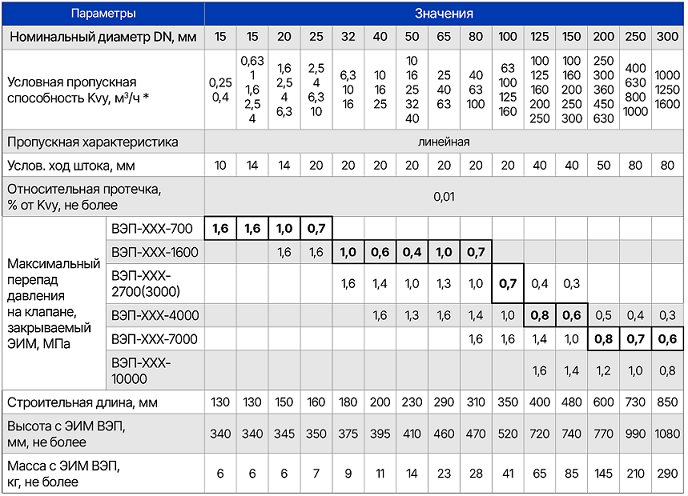

Технические характеристики
